電動升降機

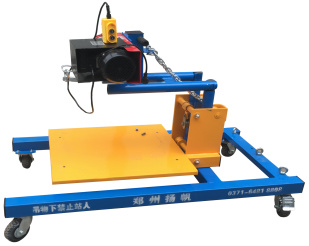

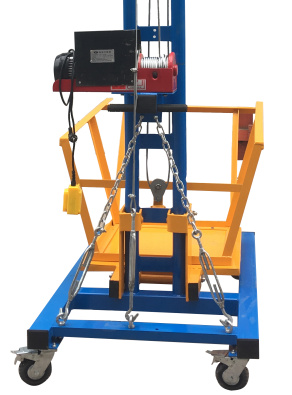

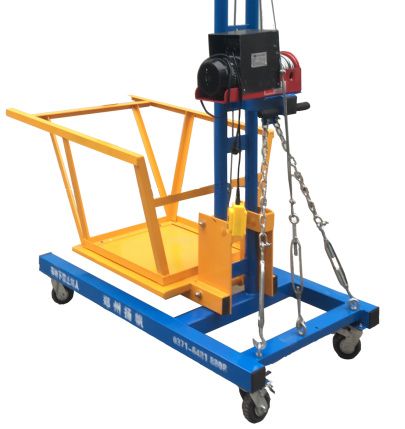

1. 整體機架：本機四腳輪采用防纏繞聚氨酯重載萬向輪，單輪承重500公斤，其中兩個帶剎車，且超耐磨。底盤距地200mm，可在施工現場較方便的移動。底盤采用80mm*80mm的方鋼制作。底盤外形尺寸860mm*1500mm，既保證穩定性，又可在現場輕松過門、上施工電梯。整體機架可裝入面包車（需將后排座椅卸掉）。下圖實際重量約為110公斤左右。

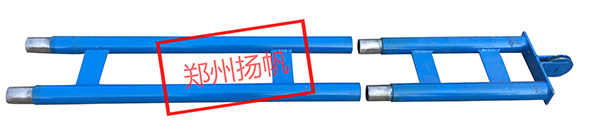

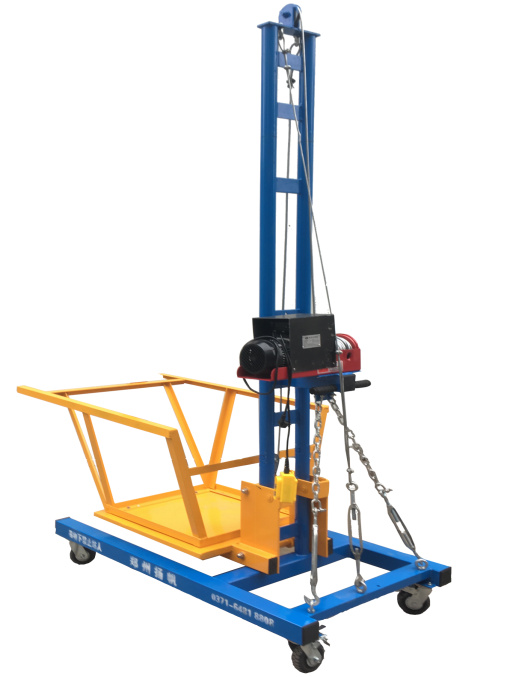

2. 立桿：本機的立桿通過每節接桿的接芯進行插接連接。我廠標配的是4米高，標配4米的立桿由0.5米的2節和1米的2節接桿以及機架上一節1米帶翻轉的接桿組成4米高立桿，提升高度通過增加或減少接桿的數量來調整。4到6米高的可另外增加接桿來實現。立桿材料采用D60mm*4mm的合金無縫鋼管，接芯為車削加工并熱處理后，外圓磨加工而成，保證接桿的配合間隙和綜合機械性能。

3. 獨創立桿單向翻轉機構，將放倒的立桿立起來時自動限位，保證立桿不會后翻。立桿立起來后通過卷揚機機架下的兩個花籃螺絲控制前翻。

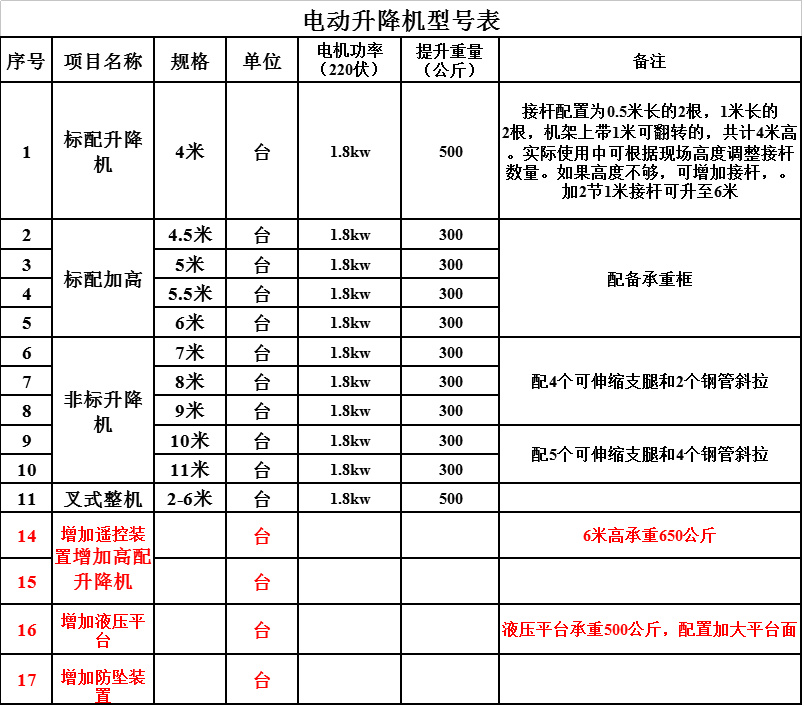

4. 電動卷揚機：本機卷揚機采用220伏1.8KW的銅芯電機，4米以下含4米的起重500公斤，4.5米到6米的和7-11米起重是300公斤。現在公司推出了一款高配升降機，4-6米可升650公斤。目前公司的卷揚機標配接線盒保護殼和導繩器，防止鋼絲繩交叉纏繞。標配線控雙向開關，也可以增配遙控開關。卷揚機4-6米高度的鋼絲繩直徑是8mm,7-11米高度的是直徑6mm的鋼絲繩。

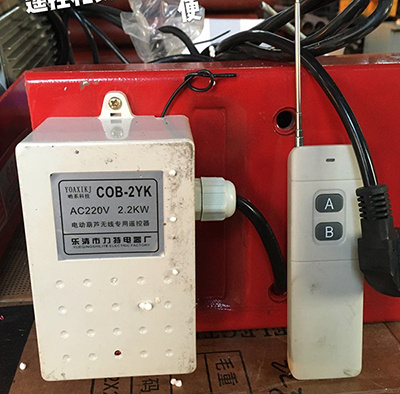

遙控開關

5. 托盤：本機托盤通過與卷揚機連接的鋼絲繩在立桿上移動，每個托盤有四個滾輪，每個滾輪內部有兩個軸承，滾輪經過機加工及熱處理，保證良好的機械性能及耐磨度。公司目前新推出了防墜型的托盤，即當連接托盤與卷揚機鋼絲繩斷裂后，托盤不會下墜到底部，保證安全。托盤上有兩種支架，分別是固定式和液壓式。設置支架的目的是為了將升降機立桿高度盡量放低，以便躲避升降機立桿頂部的水管、橋架等障礙，而將提升的高度增加，也是為了提升物的底部升到*高處時高于立桿頂部而設置的

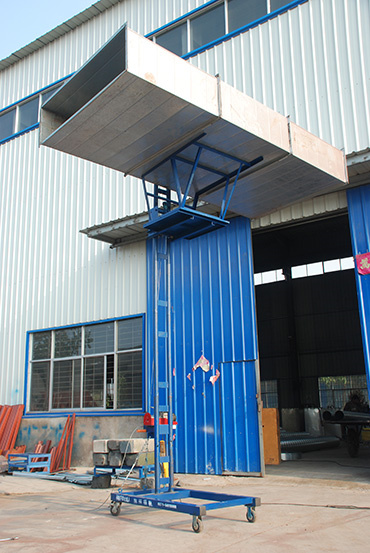

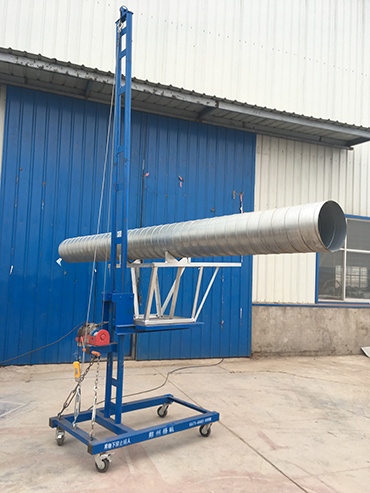

a. 固定高度式托盤支架：托盤支架采用40*4的角鋼制作，托盤支架頂面尺寸為900mm*1200mm，支架頂面距地900mm,可承受寬度2000mm的風管，寬度大于2000mm的風管可以將支架長度延伸一下，也可用托架托住法蘭部位，每次提升一節。托盤支架可拆卸。

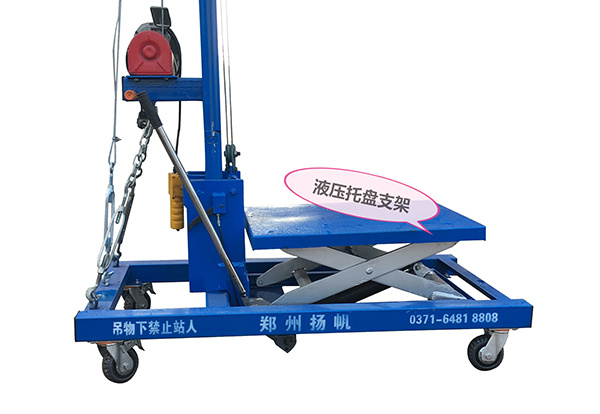

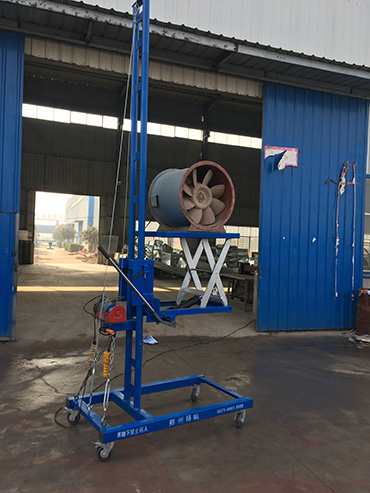

b. 液壓平臺式托盤支架：在托盤上加裝液壓升降平臺式支架，液壓平臺面為660mm*800mm，配有加大平臺900mm*1200mm,平臺承重500公斤，平臺到頂距地900mm,當提升較重物品時，將液壓升降平臺落下，然后將起吊物抬上平臺，也可將起吊物墊高，然后把升降機推過去，托起起吊物，將液壓平臺升起后，摁動升降機提升。

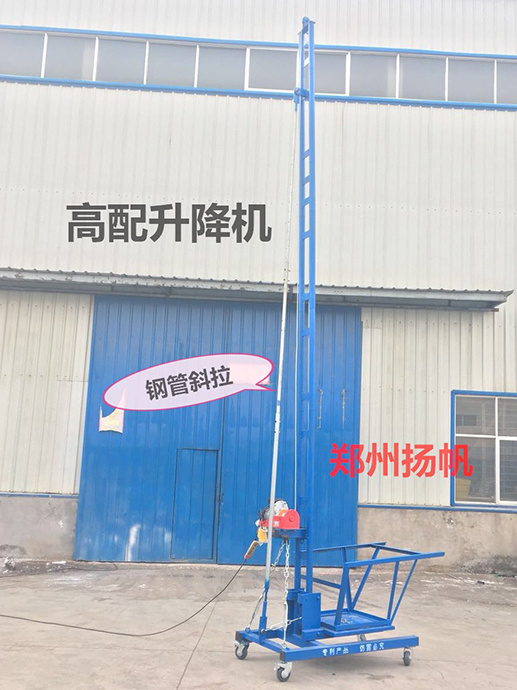

6. 高配升降機：高配升降機6米升650公斤，更大承載。（牽涉機密，更多細節未顯示）

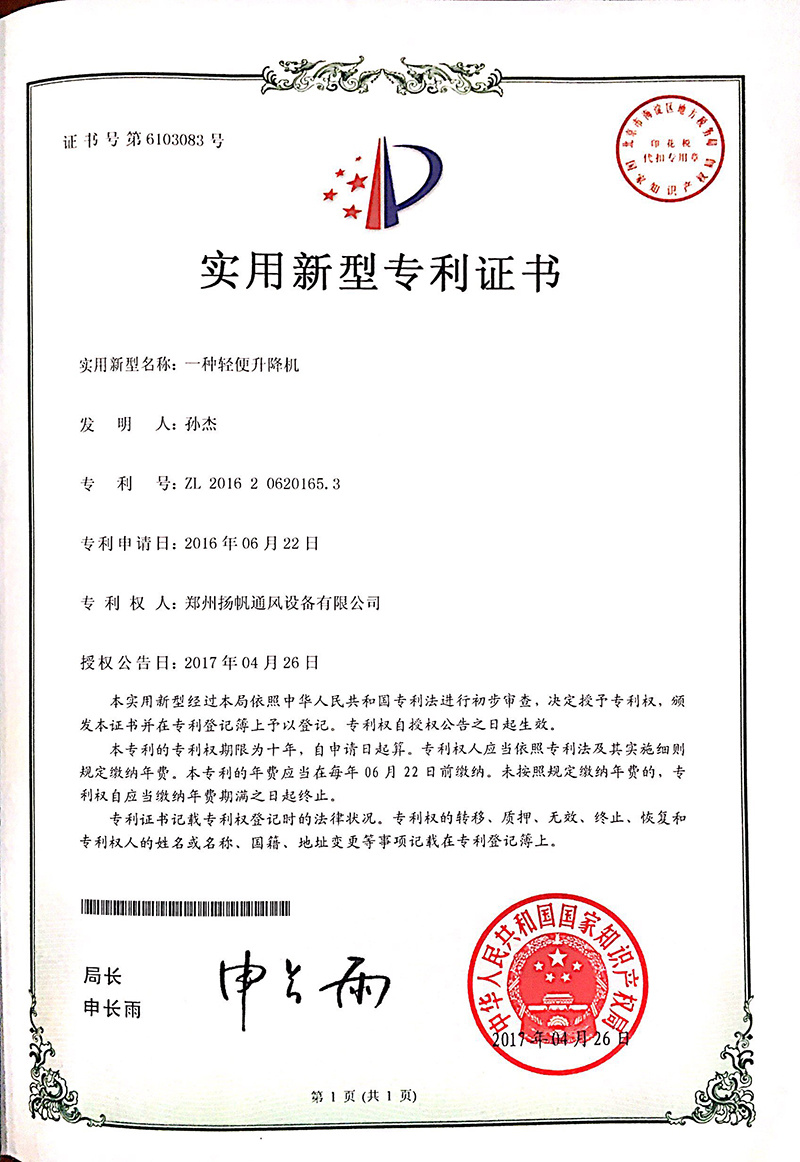

7. 公司證件

8. 特點綜述：本機以經我公司10余年自用，推向市場后口碑超好。相對于傳統的液壓升降機，本機故障率低，本機整機4米固定高度支架的自重約210公斤左右，4米液壓支架的自重約245公斤左右，移動方便，提升高度可調節范圍大。本機做風管安裝輕松節省2個人。使用本機后，高效、安全

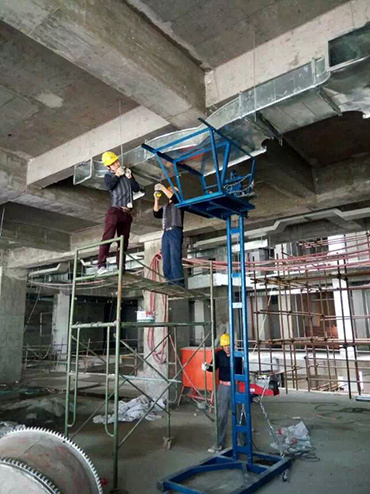

使用圖片
